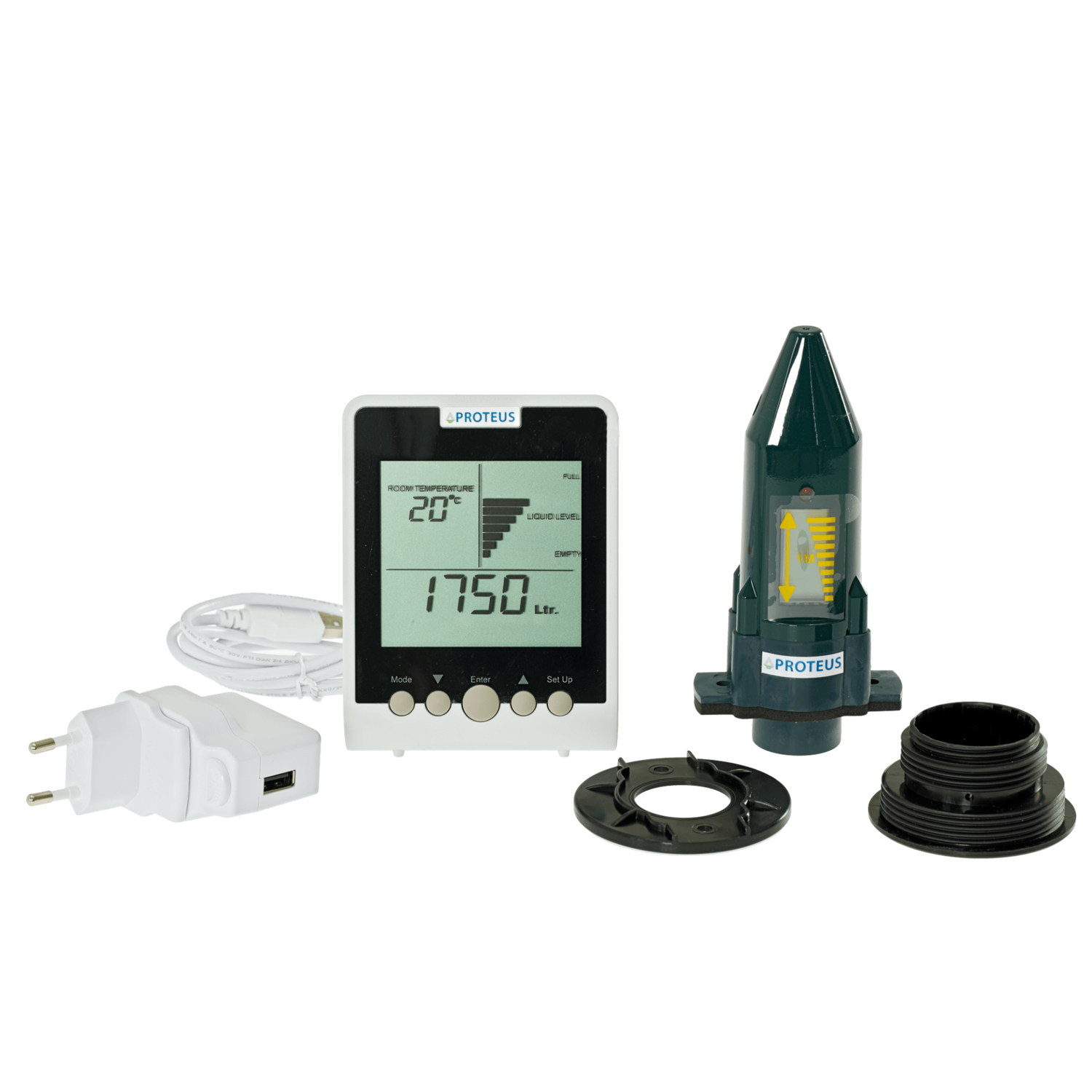

Proteus EcoMeter - Füllstandsanzeige für Heizöltanks

Funktionen des EcoMeter :

Misst Tanks mit bis zu 19.999 Liter Volumen

• Der Sensor hat einen Messbereich bis zu 3m (maximale zu messende Höhe)
• Monitor empfängt Messdaten in 30min Intervallen und berechnet daraus einen Mittelwert
• Proteus EcoMeter berechnet Volumina in 24h Intervallen
• Durchschnittliche Verbrauchsdaten über Tage, Wochen, Monate und Jahre
• Passt auf standardgemäße 2″, 1¼” und 1½” Gewindeöffnungen
• EcoMeter PLUS: Die optionale Antennenverlängerung (ca. 9m Kabel zwischen Sensor und Funkmodul) ermöglicht die Installation in Erdtanks, Mannlöchern und in unzugänglichen, funktoten Bereichen oder Schächten die mit Metall- oder Betondeckel verschlossen werden. Der EcoMeter PLUS wird auch ab ≥20cm Einbautiefe benötigt um eine stabile Verbindung zwischen Sensor und Monitor gewährleisten zu können.
• CO2-Emissionen in kgCO2
• Verbrauch in Liter
• Verbleibende Menge in Litern und Prozent
• Grafische Darstellungen des Füllstands über ein Balkendiagramm (Sensor und Monitor)
• Restliches Volumen in Tagen (basiert auf durchschnittlichen Verbrauchsdaten)
• Raumtemperatur
• Kaltwetterwarnung
• Warnung bei niedrigem Füllstand
• Batteriestatus Alarm
• Heizkostenübersicht
• Diebstalarm
• Kostenloser Online- und Telefon-Kundenservice

Einfache Installation in 6 Schritten

Hinweise zur Installation

• Bitte beachten Sie, dass für eine optmiale Messung der Proteus EcoMeter Füllstandssensor mit einem Sicherheitsabstand von mindestens 15cm von Tankwänden und Hindernissen im Tank installiert werden muss, um das Ultraschallsignal des Sensors nicht zu stören
• Der EcoMeter kann in Tanks mit max. 19 999 Liter Inhalt eingesetzt werden. Der maximale Messbereich ist 3m, der Ultraschallsensor kann nur innerhalb dieses Bereiches messen
• Der Füllstandssensor muss direkt auf der Tankdecke oder dem Tankdeckel befestigt werden und darf nicht auf Stutzen von über 2cm angebracht werden. Wenn möglich, entfernen Sie den Stutzen und befestigen Sie den Sensor direkt auf der Gewindeöffnung
• Bitte geben Sie den Abstand zwischen Sensormündung/Membrane und Tankboden an (=Höhe)
• Bitte beachten Sie, dass Heizöltanks den Vorschriften des TÜV unterliegen und Änderungen (wie z.B. Löcher bohren) nur von lizenzierten Fachkräften unternommen werden dürfen. I.d.R. gilt dies nicht für Wassertanks und Zisternen. Bitte informieren Sie sich über mögliche Implikationen
• Das Kabel der optionalen Antennenverlängerung (ca. 9m Kabel zwischen Sensor und Sendeeinheit) kann auf eigene Gefahr und ohne Gewähr getrennt werden
• Wenn der Sensor in Tanks, die mehr als 20cm unter der Erde liegen, installiert werden soll, muss die Antennenverlängerung (EcoMeter PLUS) verwendet werden

Technische Daten

Tankgröße
Minimale Höhe: 0,5m
Maximaler Messbereich: 3m
Maximales Volumen: 19 999 Liter
Sensor muss mit Abstand von mind. 15cm von Tankwänden montiert werden
Ultraschallsignal darf nicht von Hindernissen im Tank gestört werden (Querstreben, Schläuche, etc.)

Anzeige Funk-Display (Bildschirm)
Multifunktions-LCD:

• 10-Stufiges Balkendiagramm auf dem Sensor und Funk-Display *
• Anzeige von Messwerten, Uhrzeit, Raumtemperatur, kritischer Batteriestand

Anzeige (LCD) kann mit 5 Kontrollknöpfen eingestellt/konfiguriert werden.
Rote Warn-LED blinkt, wenn Füllstand unter 5% des Vorrats sinkt.
Ein Warnton erklingt auch stündlich, wenn der Füllstand niedrig ist.

Maximale Reichweite
150m (kann durch Türen, Wände, Schächte, Abdeckplatten, etc.) verringert werden

Stromversorgung
Sensor – 3V LiMn Zelle, CR2430
Monitor – Empfänger: 5V DC (40mA)
Monitor – Notbatterie: 3V LiMn Zelle, CR2450
Netzstecker (inklusive) für Monitor: 150V-240V, 50-60Hz, EN60950-1 entsprechend

Batterielebenszeit
Sensor: ca. 2 – 3 Jahre
Monitor (Notfallbatterie): Bis zu 3 Jahre (wenn nicht an Netzstecker angeschlossen) **

Drahtlose Kommunikation
433MHz FM Übertragung (EN300-220)

Abmessungen
Sensor: 140mm x 70mm x 40mm
Monitor: 120mm x 90mm x 50mm
Länge der externen Antennenerweiterung (optional): ca. 9m

Maximale und minimale Betriebsbedingungen (Sensor)***
Betriebstemperatur: -10 Grad Celsius bis +60 Grad Celsius
Luftfeuchtigkeit: 0 – 95% unkondensierend (Spritzwasser- und Regenfest)

Lochgröße für Sensor/Gewinde
32mm Durchmesser Sensormündung
Gewindeöffnung/Tankmuffe: 2″, 1 ¼“ und 1 ½“
Abstand der Schraubenösen: 5cm

* Die Balkendiagrammanzeigen des Sensors und Funk-Displays können variieren (siehe Symbolreferenztabelle), da das Funk-Display Mittelwerte berechnet und anzeigt, die Anzeige des Sensors stellt nur den Füllstand im oberen Meter des Tanks dar.
** Dieses Gerät enthält eine kleine Batterie, um während Stromausfällen messen zu können. Wenn das Gerät über längere Zeit nicht an den Netzstecker angeschlossen ist, kann es sein, dass sich die Batterie entleert
*** Das Funk-Display ist nur für den Innenbetrieb geeignet

EcoMeter ist nicht für EX Anwendungen zugelassen!
