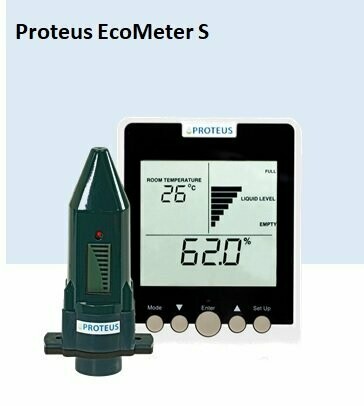

EcoMeter S - Füllstandsanzeige für Zisternen, Wassertanks, Erdtanks

Der Proteus EcoMeter S ist eine Füllstandsanzeige, die speziell für Zisternen, Regenwassertanks, Regenwasserspeicher und Erdtanks (dann bitte mit Antennenverlängerung) entwickelt wurde. Das System besteht aus einem verschleißfreien, batteriebetriebenen Ultraschall Füllstandssensor mit integriertem Funkmodul (150m Reichweite zum Funk-Display) und einem separatem, digitalem Funk-Display, das netzbetrieben ist.

Das Video zeigt Ihnen die grundsätzliche Funktionsweise des EcoMeters (S):

https://www.youtube.com/watch?v=NIW-uuW4MLw

und hier ein Link zu weiteren Videos zur Installation und Konfiguration:

https://www.youtube.com/channel/UCU-EqKbdxpA7vmhBLnyD4Qg/videos

Ultraschall Füllstandsmessung

Ein großer Vorteil der Ultraschall Füllstandsmessung ist, dass keine beweglichen oder mechanischen Teile im Tank eingebaut werden müssen. Dies ermöglicht kinderleichten und schnellen Selbsteinbau und reduziert Wartung und Wartungskosten drastisch, da der Sensor nicht verklemmen oder "absaufen" kann.

Der Ecometer S misst im Unterschied zum EcoMeter, der für Öltanks bestimmt ist, den Füllstand alle 30 Minuten und im Schnellmodus (max. 10min, nach dem Koppeln) in Echtzeit, so dass Sie z.B. bei der Bewässerung des Gartens immer wissen, wie viel Wasser noch im Tank ist!

Sie können mit diesem System den Füllstand in Ihrer Zisterne überall in einem Umkreis von maximal 150m überwachen und erhalten noch weitere Informationen (s.u.) angezeigt.

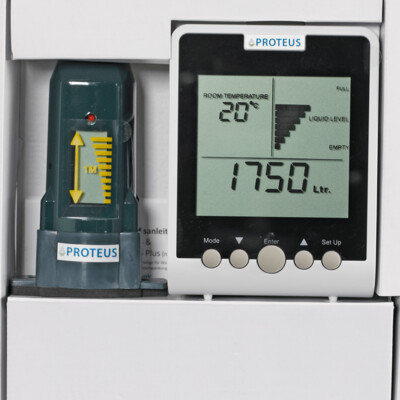

Füllstandssensor und Funk-Display

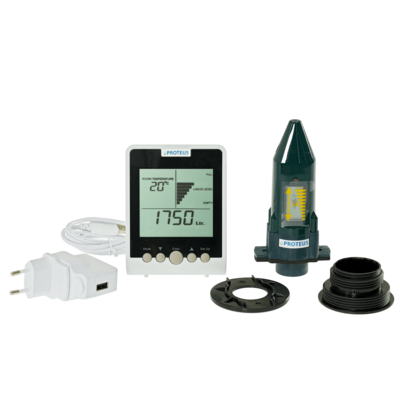

Das System besteht aus:

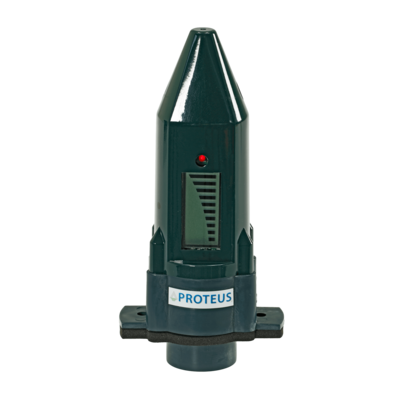

• einem Ultraschall Füllstandssensor (berührungsloser Sensor, keine mechanischen Teile) mit integriertem Funkmodul (Reichweite bis zu 150m)
• und einem separaten, digitalen Funk-Display
• EcoMeter S misst in Tanks und Zisternen mit bis zu 19 999 Liter
• Normalmodus: Das Funk-Display empfängt Messdaten in 30min Intervallen
• Schnellmodus: Das Funk-Display empfängt Messdaten in Echtzeit bei Füllstandsänderung von ≥3cm/min
• Passt auf standardgemäße 2″, 1¼” und 1½” Gewindeöffnungen
• EcoMeter S PLUS: Die optionale Antennenverlängerung (9m Kabel zwischen Sensor und Funkmodul) ermöglicht die Installation in Erdtanks, Mannlöchern und in unzugänglichen, funktoten Bereichen oder Schächten die mit Metall- oder Betondeckel verschlossen werden. Der EcoMeter S PLUS wird auch ab ≥20cm Einbautiefe benötigt, um eine stabile Verbindung zwischen Sensor und Monitor gewährleisten zu können
• Angabe der Füllstandshöhe in Zentimeter
• Angabe des Füllstands in Liter und Prozent
• Grafische Darstellungen des Füllstands über ein Balkendiagramm (Sensor und Funk-Display)
• Raumtemperatur
• Kaltwetterwarnung
• Warnung bei niedrigem Füllstand
• Batteriestatus Alarm
• Kostenloser Online- und Telefon-Kundenservice

Vorteile des Proteus EcoMeter S

• Bis zu 10 Mal genauer als vergleichbare Messsysteme (+/- 10mm)
• Keine Verkabelung oder Spezialkenntnisse nötig
• Datenübertragung über Funk zum Funk-Display, Komfort!
• Messbereich bis zu 3 Meter (Reichweite des Ultraschallsignals)
• Misst fast allen Tanks und Zisternen, unabhängig von Hersteller oder Baumaterial
• Sensor für Aussenbetrieb geeignet; spritzwasserfest
• Kann in wenigen Minuten montiert und konfiguriert werden
• Geeignet für den Einsatz in unterirdischen Zisternen und Tanks oder unzugänglichen Bereichen
• Batterie des Sensors hat eine Lebenszeit von 2-3 Jahren
• Kellertanks, Erdtanks, Betontanks und Zisternen, Aussentanks oder Batterietanks – der EcoMeter ist universell einsetzbar.
• Für Hilfe zur Installation auf Spezialanfertigungen bitte Kundenservice kontaktieren.
  Hier geht es zu unserer Kontakt-Seite

Auf der FAQ Seite finden Sie jetzt neben der aktuellen Produktdokumentation und Antworten zu häufig gestellten Fragen auch Videos zur Konfiguration des EcoMeter und Bilder von verschiedenen Anwendungen des EcoMeter.
Einfach auf FAQ klicken um mehr herauszufinden.

Hinweise zur Installation

• Beachten Sie bitte, dass der Proteus EcoMeter S Sensor mit einem Sicherheitsabstand von mindestens 15cm von Tankwänden und Hindernissen im Tank installiert werden muss, damit das Ultraschallsignal des Sensors nicht gestört werden kann
• Der EcoMeter S kann Tanks mit max. 19 999 Liter Inhalt messen
• Der Sensor muss direkt auf der Tankdecke oder dem Tankdeckel befestigt werden und darf nicht auf Stutzen von über 2cm angebracht werden. Wenn möglich entfernen Sie den Stutzen und befestigen Sie den Sensor direkt auf der Gewindeöffnung
• Bitte geben Sie den Abstand zwischen Sensormündung/Membrane und Tankboden an (=Höhe)
• Der maximale Messbereich ist 3m, der Ultraschallsensor kann nur innerhalb dieses Bereiches messen
• Bitte beachten Sie, dass Heizöltanks Vorschriften des TÜV unterliegen und Änderungen (wie z.B. Löcher bohren) nur von lizenzierten Fachkräften unternommen werden dürfen. I.d.R. gilt dies nicht für Wassertanks und Zisternen. Bitte informieren Sie sich über mögliche Implikationen.
• Das Koaxial-Kabel der optionalen externen Antenne (ca. 9m Kabel zwischen Sensor und Sendeeinheit) kann getrennt werden (Trennung auf eigene Gefahr, keine Garantie auf Kabeltrennung)
• Wenn der Sensor tiefer als 20cm im Tanks/unter der Erde installiert werden soll, muss die Antennenverlängerung (EcoMeter S PLUS) verwendet werden

Technische Daten

Tankgröße

Minimale Höhe: 0,5m

Maximaler Messbereich: 3m

Maximales Volumen: 19 999 Liter

Sensor muss mit Abstand von mind. 20cm von Tankwänden montiert werden

Ultraschallsignal darf nicht von Hindernissen im Tank gestört werden (Querstreben, Schläuche, etc.)

Anzeige (Bildschirm)

Multifunktions-LCD:

10-Stufiges Balkendiagramm auf dem Sensor und Funkdisplay *

Anzeige von Messwerten, Uhrzeit, Raumtemperatur, kritischer Batteriestand

Anzeige (LCD) kann mit 5 Kontrollknöpfen eingestellt/konfiguriert werden.
Rote Warn-LED blinkt, wenn Füllstand unter 5% des Vorrats sinkt.
Ein Warnton erklingt auch stündlich, wenn der Füllstand niedrig ist.

Maximale Reichweite des Funkmoduls
150m (kann durch Türen, Wände, Schächte, Abdeckplatten, etc.) verringert werden

Stromversorgung
Sensor – 3V LiMn Zelle, CR2430
Monitor – Empfänger: 5V DC (40mA)
Monitor – Notbatterie: 3V LiMn Zelle, CR2450
Netzstecker (inklusive) für Monitor: 150V-240V, 50-60Hz, EN60950-1 entsprechend

Batterielebenszeit
Sensor: ca.. 2 – 3 Jahre
Funk-Display (Notfallbatterie): Bis zu 3 Jahre (wenn nicht an Netzstecker angeschlossen) **

Drahtlose Kommunikation
433MHz FM Übertragung (EN300-220)

Abmessungen
Sensor: 140mm x 70mm x 40mm
Funk-Display: 120mm x 90mm x 50mm
Länge der externen Antennenerweiterung (optional): ca. 9m

Maximale und minimale Betriebsbedingungen (Sensor)***
Betriebstemperatur: -10 Grad Celsius bis +60 Grad Celsius
Luftfeuchtigkeit: 0 – 95% unkondensierend (Spritzwasser- und Regenfest)

Lochgröße für Sensor/Gewinde
32mm Durchmesser Sensormündung
Gewindeöffnung/Tankmuffe: 2″, 1 ¼“ und 1 ½“
Abstand der Schraubenösen: 5cm

* Die Balkendiagrammanzeigen des Sensors und Funkdisplay können variieren (siehe Symbolreferenztabelle), da das Funk-Display Mittelwerte berechnet und anzeigt, die Anzeige des Sensors stellt nur den Füllstand im oberen Meter des Tanks dar.
** Dieses Gerät enthält eine kleine Batterie, um während Stromausfällen messen zu können. Wenn das Gerät über längere Zeit nicht an den Netzstecker angeschlossen ist, kann es sein, dass sich die Batterie entleert
*** Das Funk-Display ist nur für den Innenbetrieb geeignet
